Как измерить индуктивность катушки обычным мультиметром: подробное руководство для начинающих и не только

В мире радиоэлектроники и DIY-проектов часто возникает необходимость проверить параметры различных компонентов. Если с измерением сопротивления резистора или емкости конденсатора большинство справляется легко, то вопрос, как замерить индуктивность катушки, может поставить в тупик даже опытного любителя. Ситуация усложняется тем, что стандартные цифровые мультиметры, которые есть в арсенале почти у каждого, не имеют функции прямого измерения этой величины. Тем не менее, это не безвыходная ситуация. Существуют проверенные косвенные методы, позволяющие с достаточной для многих задач точностью определить индуктивность, используя лишь мультиметр и несколько дополнительных, легкодоступных компонентов. Ведущие информационные порталы по электронике, такие как https://radaelectron.ru, подтверждают, что эта задача является одной из самых частых, с которой сталкиваются новички при сборке и ремонте схем.

Что такое индуктивность и зачем ее измерять?

Прежде чем переходить к практическим методам измерений, важно освежить в памяти теоретические основы. Понимание сути явления поможет не только правильно провести замеры, но и интерпретировать полученные результаты. Индуктивность — это физическая величина, характеризующая способность проводника (чаще всего, катушки) накапливать энергию в создаваемом им магнитном поле, когда через него протекает электрический ток.

Простыми словами, индуктивность можно сравнить с инертностью в механике. Подобно тому как массивное тело сопротивляется изменению своей скорости, катушка индуктивности сопротивляется любым изменениям силы тока, протекающего через нее.

Эта «инертность» проявляется в виде возникновения ЭДС (электродвижущей силы) самоиндукции, которая препятствует нарастанию или спаду тока. Единицей измерения индуктивности в системе СИ является Генри (Гн). На практике чаще всего приходится иметь дело с меньшими величинами:

• Миллигенри (мГн): 1 мГн = 0,001 Гн. Это наиболее распространенная единица для дросселей в блоках питания, аудиофильтрах и других силовых цепях.
• Микрогенри (мкГн): 1 мкГн = 0,000001 Гн. Такая индуктивность характерна для катушек в высокочастотных цепях, таких как радиоприемники, передатчики и импульсные преобразователи.
• Наногенри (нГн): 1 нГн = 0,000000001 Гн. С такими малыми индуктивностями сталкиваются при проектировании СВЧ-устройств и высокоскоростных цифровых схем.

Но для чего может понадобиться измерять эту величину на практике? Причин несколько:

1. Проверка неизвестного компонента. Часто в руках оказываются катушки без маркировки, выпаянные из старой аппаратуры. Чтобы использовать их в новом проекте, необходимо знать их номинал.
2. Контроль качества. При покупке партии дросселей или при самостоятельном изготовлении катушек важно убедиться, что их параметры соответствуют требуемым. Отклонение индуктивности может привести к сбою в работе всей схемы.
3. Ремонт и диагностика. В некоторых случаях неисправность устройства (например, блока питания) может быть вызвана изменением параметров индуктивности дросселя из-за перегрева или межвиткового замыкания. Измерение поможет локализовать проблему.
4. Проектирование и настройка схем. При создании фильтров, колебательных контуров или импульсных стабилизаторов точное значение индуктивности является критически важным для получения расчетных характеристик.

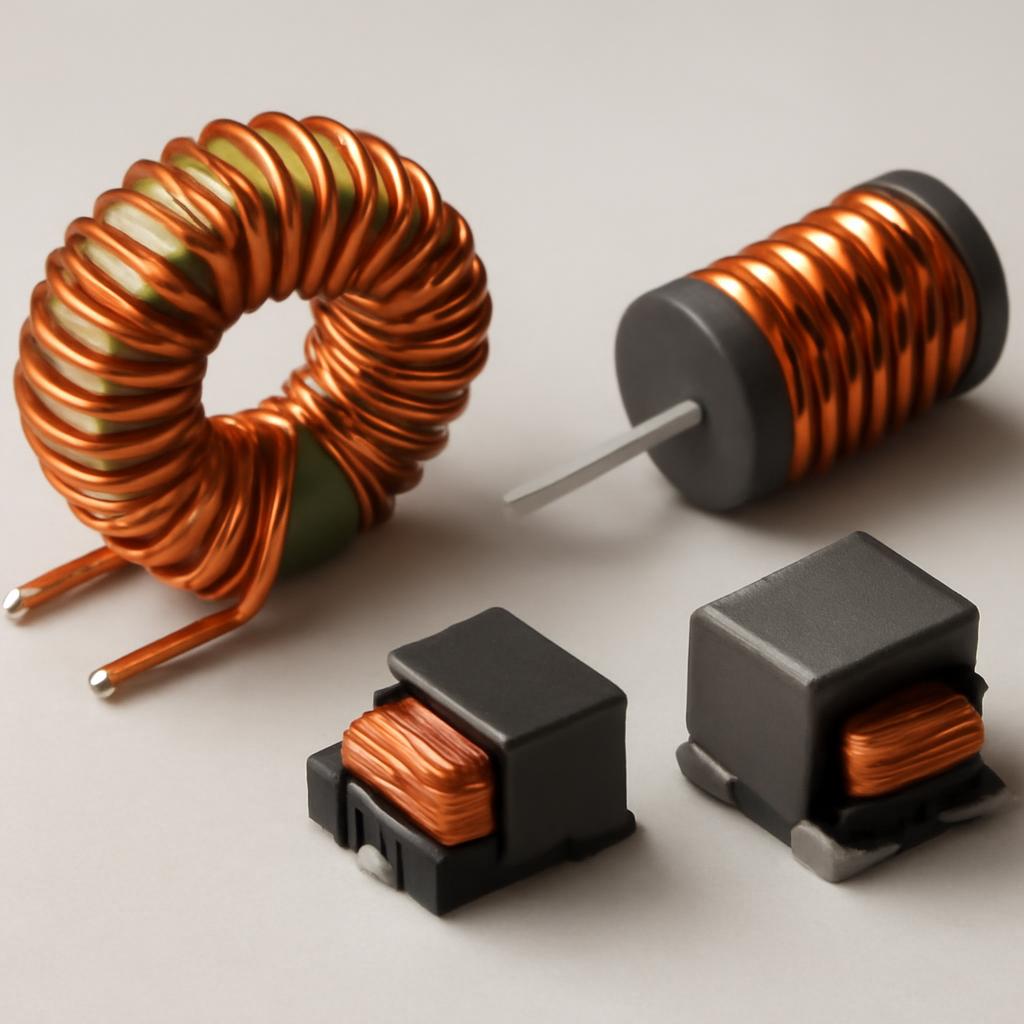

Катушки индуктивности бывают самых разных форм и размеров, от мощных дросселей до миниатюрных SMD-элементов для поверхностного монтажа.

Почему стандартный мультиметр не может измерить индуктивность напрямую?

Ответ кроется в принципе работы самого устройства. Стандартный цифровой мультиметр предназначен для измерения основных электрических величин в цепях постоянного тока (DC) или среднеквадратичных значений в цепях переменного тока (AC) на стандартной частоте 50/60 Гц. Он отлично справляется с измерением напряжения (разности потенциалов), силы тока (потока электронов) и сопротивления (противодействия постоянному току). Индуктивность же, по своей природе, является реактивной величиной. Она проявляет себя только при изменении тока, то есть в цепях переменного тока, создавая так называемое индуктивное сопротивление.

Для прямого измерения индуктивности требуется специализированный прибор — LCR-метр (или RLC-метр). Он генерирует тестовый сигнал переменного тока на различных частотах, подает его на измеряемый компонент и анализирует сдвиг фаз между током и напряжением, на основе чего и вычисляет индуктивность.

Поскольку в обычном мультиметре такого функционала нет, нам придется пойти обходным путем. Мы искусственно создадим условия, в которых индуктивность катушки повлияет на другие, измеряемые мультиметром величины (например, напряжение переменного тока), и затем, используя простые формулы, вычислим искомое значение.

Подготовка к измерению: что понадобится для работы

Прежде чем приступать к делу, необходимо подготовить небольшой набор инструментов и компонентов. К счастью, большинство из них либо уже есть у радиолюбителя, либо их легко найти.

Список необходимого оборудования:

• Цифровой мультиметр. Ключевое требование — наличие режима измерения напряжения переменного тока (ACV или V~). Чем выше точность и разрешение прибора, тем достовернее будет результат.
• Источник синусоидального сигнала. Идеальный вариант — функциональный генератор, позволяющий задать точную частоту и амплитуду сигнала. Если его нет, можно использовать альтернативы:
  • ПК или смартфон со специальной программой-генератором частот и аудиовыходом.
  • Простой генератор на базе микросхемы (например, NE555 или XR2206).
• Резистор с известным сопротивлением. Понадобится прецизионный (с допуском 1%) резистор номиналом около 1 кОм. Его точное сопротивление нужно предварительно измерить мультиметром.
• Конденсатор с известной емкостью (для второго метода). Желательно использовать неполярный пленочный или керамический конденсатор с допуском не более 5-10%.
• Макетная плата (breadboard) и соединительные провода. Для быстрой и удобной сборки измерительных схем без пайки.
• Калькулятор. Для выполнения расчетов. Подойдет как обычный инженерный, так и калькулятор в смартфоне или компьютере.

Тщательная подготовка и проверка всех компонентов — залог точного результата. Особенно важно убедиться в надежности контактов в собранной схеме.

Метод 1: измерение с помощью резистора и генератора (метод RL-цепи)

Этот метод основан на явлении падения напряжения на последовательно соединенных элементах в цепи переменного тока. Мы соберем простую RL-цепь, измерим напряжения и по ним вычислим индуктивность. Этот способ является наиболее универсальным и доступным.

Шаг 1: сборка измерительной схемы

Соберите на макетной плате схему, в которой источник переменного сигнала (генератор), резистор с известным сопротивлением (R) и исследуемая катушка (Lx) соединены последовательно. Мультиметр будет подключаться к разным точкам этой схемы для замера напряжений.

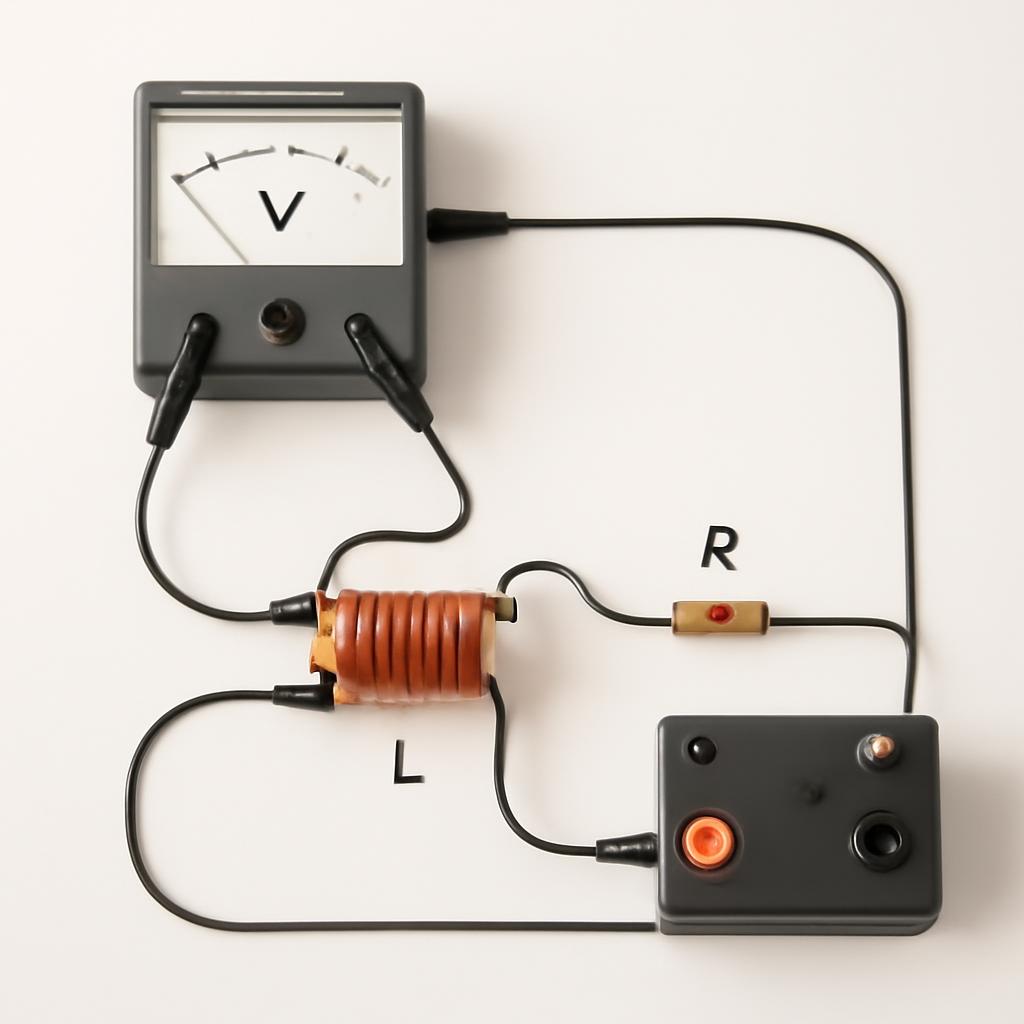

Принципиальная схема для измерения индуктивности с помощью мультиметра и резистора.

Шаг 2: настройка генератора и проведение измерений

Включите генератор и установите на выходе синусоидальный сигнал. Стандартная и удобная для расчетов частота — 1000 Гц (1 кГц). Уровень напряжения можно установить в диапазоне 1-5 Вольт. Далее, используя мультиметр в режиме ACV (V~), последовательно измерьте два значения:

1. Общее напряжение (Vg): Подключите щупы мультиметра к выходу генератора, то есть параллельно всей цепи (резистор + катушка). Запишите это значение.
2. Напряжение на резисторе (Vr): Подключите щупы мультиметра параллельно только резистору R. Также зафиксируйте показания.

Важно! Не пытайтесь вычислить напряжение на катушке простым вычитанием (Vg — Vr). Из-за сдвига фаз между током и напряжением в цепи с индуктивностью, напряжения складываются векторно, а не алгебраически.

Шаг 3: расчет индуктивности

Теперь, имея на руках все необходимые данные (частоту f, сопротивление R, напряжения Vg и Vr), приступаем к вычислениям. Расчет проходит в несколько этапов:

1. Находим напряжение на катушке индуктивности (Vl). Используем теорему Пифагора для прямоугольного треугольника напряжений:Vl = √(Vg² - Vr²)
2. Вычисляем ток в цепи (I). По закону Ома, ток, протекающий через резистор (а значит, и через всю последовательную цепь), равен:I = Vr / R
3. Определяем индуктивное сопротивление катушки (Xl). Зная напряжение на катушке и ток через нее, находим ее сопротивление переменному току:Xl = Vl / I
4. Рассчитываем искомую индуктивность (L). Индуктивное сопротивление связано с индуктивностью и частотой формулой: Xl = 2 * π * f * L. Выразим из нее L:L = Xl / (2 * π * f)

Полученное значение L и будет индуктивностью вашей катушки в Генри. Для перевода в мГн умножьте результат на 1000, а в мкГн — на 1 000 000.

Сравнение косвенных методов измерения индуктивности

Чтобы помочь вам выбрать наиболее подходящий способ, мы подготовили сравнительную таблицу двух основных косвенных методов.

Критерий Метод RL-цепи Метод LC-контура (резонансный) Необходимые компонентыГенератор, мультиметр, известный резистор. Генератор, мультиметр (или частотомер), известный конденсатор. Сложность сборкиНизкая. Простая последовательная цепь. Средняя. Требуется найти точку резонанса. ТочностьСредняя. Зависит от точности мультиметра и генератора частоты. Сильно влияет активное сопротивление катушки. Высокая. Зависит в основном от точности конденсатора и точности определения частоты резонанса. Основное преимуществоПростота расчетов и универсальность. Подходит для широкого диапазона индуктивностей. Результат меньше зависит от погрешности измерения напряжения. Основной недостатокНизкая точность при измерении катушек с большим активным сопротивлением (Rdc). Требуется плавно изменять частоту генератора для поиска резонанса, что не всегда удобно.

Метод 2: измерение с помощью конденсатора и генератора (резонансный метод)

Этот метод считается более точным, хотя и требует чуть более внимательного подхода. Он основан на явлении резонанса в колебательном LC-контуре. Резонанс наступает тогда, когда индуктивное сопротивление катушки (Xl) становится равным емкостному сопротивлению конденсатора (Xc). На этой частоте, называемой резонансной, напряжение на контуре достигает максимума. Зная эту частоту и емкость конденсатора, можно легко вычислить индуктивность.

Шаг 1: сборка схемы и подготовка

Схема для этого метода немного отличается. Мы соберем параллельный колебательный контур, состоящий из нашей неизвестной катушки (Lx) и конденсатора с заранее известной емкостью (C). Этот контур подключается к генератору через резистор большого номинала (например, 10-100 кОм), который служит для ограничения тока. Мультиметр в режиме ACV подключается параллельно LC-контуру.

Выбор конденсатора — важный этап. Его емкость должна быть такой, чтобы резонансная частота контура попала в рабочий диапазон вашего генератора. Для катушек с предполагаемой индуктивностью в мГн хорошо подойдут конденсаторы емкостью 0.01 мкФ (10 нФ) или 0.1 мкФ (100 нФ).

Шаг 2: поиск резонансной частоты

Это самый ответственный шаг. Включите генератор, установите на выходе синусоидальный сигнал. Начните плавно изменять частоту генератора, внимательно следя за показаниями мультиметра. Напряжение на LC-контуре будет меняться. Ваша задача — найти частоту (f_res), при которой показания вольтметра будут максимальными. Это и есть резонансная частота.

Для более точного нахождения пика можно сначала пройтись по диапазону с большим шагом, а затем, найдя примерную область максимума, уменьшить шаг изменения частоты и найти точное значение.

Шаг 3: расчет индуктивности

Расчет в этом методе удивительно прост. В момент резонанса выполняется равенство: Xl = Xc. Распишем формулы для сопротивлений:

2 * π * f_res * L = 1 / (2 * π * f_res * C)

Теперь из этого равенства нам нужно выразить индуктивность L:

L = 1 / ((2 * π * f_res)² * C)

Или, что то же самое, в более удобном для калькулятора виде:

L = 1 / (4 * π² * f_res² * C)

Подставьте в формулу найденную резонансную частоту (f_res) в Герцах и известную емкость конденсатора (C) в Фарадах. Результат вы получите в Генри (Гн). Не забудьте перевести Фарады в нужную степень (например, 100 нФ = 100 * 10⁻⁹ Ф).

Что влияет на точность измерений и как минимизировать погрешности?

Даже при строгом следовании инструкциям, результат косвенных измерений всегда будет иметь некоторую погрешность. Понимание ее источников поможет получить более достоверные данные.

Основные источники погрешности при косвенном измерении индуктивности катушки.

Рассмотрим основные факторы подробнее:

• Активное сопротивление катушки (Rdc). Любая реальная катушка — это не только чистая индуктивность, но и проводник, обладающий собственным омическим сопротивлением. Метод RL-цепи особенно чувствителен к этому параметру, так как он «не видит» разницы между активным и реактивным сопротивлением. Чтобы учесть этот фактор, можно предварительно измерить мультиметром сопротивление катушки в режиме омметра и внести поправку в расчеты. Резонансный метод менее чувствителен к этому, так как он ориентируется на частоту, а не на амплитуду напряжения.
• Точность номиналов R и C. Очевидно, что погрешность используемого резистора или конденсатора напрямую переносится на конечный результат. Используйте компоненты с минимальным допуском (1-5%) и, если возможно, предварительно измерьте их точные значения LCR-метром (если он есть у знакомых) или высокоточным мультиметром.
• Точность генератора и мультиметра. Погрешность задания частоты генератором и измерения напряжения мультиметром также вносят свой вклад. Для бытовых задач точности обычного оборудования обычно хватает, но для прецизионных измерений требуется калиброванная техника.
• Паразитные параметры. На высоких частотах начинают проявлять себя паразитные емкости монтажа (например, между дорожками макетной платы) и индуктивность соединительных проводов. Старайтесь делать монтаж как можно более компактным, с короткими проводами.

Совет эксперта: При измерении катушек с ферромагнитным сердечником (например, из феррита) помните, что их индуктивность может зависеть от величины протекающего тока (из-за насыщения сердечника). Косвенные методы с использованием малого тестового сигнала измеряют так называемую «малосигнальную» индуктивность, которая может отличаться от индуктивности в реальных условиях работы под нагрузкой.

Выполнение нескольких замеров и усреднение результата поможет сгладить случайные ошибки и получить более надежное значение. Если результаты двух методов сильно расходятся, стоит перепроверить схему сборки и исходные данные (номиналы R и C, частоту).

Практические советы и частые ошибки

В процессе измерений новички часто допускают одни и те же ошибки. Знание этих «подводных камней» поможет их избежать и сэкономить время.

Ошибка 1: неправильный выбор частоты генератора.

Если для метода RL-цепи выбрать слишком низкую частоту, индуктивное сопротивление катушки (Xl) будет очень малым по сравнению с сопротивлением резистора R. В этом случае напряжение Vr будет почти равно Vg, и формула √(Vg² - Vr²) даст очень большую погрешность. И наоборот, на слишком высокой частоте Xl станет очень большим, и почти все напряжение Vg упадет на катушке. Оптимально, когда Xl и R сопоставимы по величине. Хорошее практическое правило — подбирать частоту так, чтобы Vr составляло примерно 50-70% от Vg.

Ошибка 2: измерение в режиме DCV вместо ACV.

Банальная, но очень распространенная ошибка. Все измерения в описанных методах производятся в цепи переменного тока, поэтому мультиметр должен быть переключен в режим измерения переменного напряжения (ACV, V~). В режиме DCV прибор покажет ноль или случайные значения.

Ошибка 3: использование электролитического конденсатора.

В резонансном методе (LC-контур) нельзя использовать полярные (электролитические) конденсаторы. Они предназначены для работы в цепях постоянного или пульсирующего тока и плохо работают с переменным током, особенно на килогерцовых частотах. Их емкость сильно зависит от частоты, и они имеют большие потери, что «смажет» пик резонанса. Используйте только неполярные конденсаторы: керамические или пленочные.

Запомните: качество эксперимента определяется самым слабым его звеном. Небрежность на любом этапе — от выбора компонентов до записи показаний — может свести на нет все усилия.

Проводя измерения, держите катушку подальше от крупных металлических предметов и других источников электромагнитных полей (трансформаторов, работающих электроприборов), так как они могут внести дополнительные помехи и исказить показания.

Когда косвенных методов недостаточно: обзор альтернативных решений

Описанные выше методы с использованием мультиметра — это прекрасный выход из положения, когда под рукой нет специализированного оборудования. Они позволяют с приемлемой для многих радиолюбительских задач точностью определить номинал неизвестной катушки или проверить дроссель на наличие грубых дефектов вроде обрыва или короткого замыкания. Однако важно понимать границы применимости этих способов. Существуют ситуации, когда их точности и функциональности будет категорически не хватать:

• Измерение очень малых или очень больших индуктивностей. При работе с индуктивностями в единицы наногенри (в СВЧ-технике) или, наоборот, десятки Генри (в мощных сетевых фильтрах) погрешность косвенных методов становится недопустимо большой.
• Требование высокой точности. При проектировании и настройке прецизионных устройств, таких как селективные фильтры, задающие генераторы или измерительные цепи, отклонение индуктивности даже на несколько процентов может привести к полному сбою в работе.
• Оценка добротности (Q-фактора). Добротность — это ключевой параметр, показывающий отношение реактивной энергии, запасаемой катушкой, к энергии, теряемой в ее активном сопротивлении за один период. Косвенные методы не позволяют измерить этот параметр, который критически важен для колебательных контуров.
• Серийная проверка компонентов. Если вам нужно проверить партию из десятков или сотен катушек, сборка измерительной схемы и выполнение расчетов для каждого компонента отнимут слишком много времени.

В таких случаях необходимо обратиться к более совершенным инструментам. Главным из них является LCR-метр.

Золотой стандарт: LCR-метр

LCR-метр (или RLC-метр, от англ. Resistance, Inductance, Capacitance) — это специализированный измерительный прибор, созданный именно для точного измерения параметров пассивных электронных компонентов. В отличие от мультиметра, он не просто подает сигнал, а проводит сложный анализ. Принцип его работы основан на измерении комплексного сопротивления (импеданса) компонента на заданной тестовой частоте. Прибор измеряет как амплитуду тока и напряжения, так и сдвиг фазы между ними, что позволяет с высокой точностью разделить полное сопротивление на активную (R) и реактивную (X) составляющие и на их основе вычислить индуктивность (L), емкость (C) и другие связанные параметры (ESR, добротность Q, тангенс угла потерь D).

Выбор инструмента должен определяться задачей. Для быстрой проверки дросселя в бытовом блоке питания вполне достаточно мультиметра и смекалки, но для разработки и настройки высокочастотного фильтра без LCR-метра не обойтись.

Существует два основных класса этих приборов: портативные (ручные) и стационарные (настольные). Их возможности и сфера применения существенно различаются.

Параметр Метод с мультиметром Портативный LCR-метр Стационарный LCR-метр ТочностьНизкая / Средняя (погрешность 5-20%) Высокая (погрешность 0.5-2%) Прецизионная (погрешность от 0.05%) СтоимостьОчень низкая (используется имеющееся оборудование) Средняя Высокая / Очень высокая Простота использованияСредняя (требуется сборка схемы и расчеты) Очень высокая («подключил и измерил») Высокая, но требует понимания настроек Измеряемые параметрыТолько индуктивность (косвенно) L, C, R, часто ESR, добротность Q L, C, R, ESR, Q, D, Z, X, Y и др. Доступные тестовые частотыОдна, задается вручную (например, 1 кГц) Несколько фиксированных (напр. 100 Гц, 1 кГц, 10 кГц, 100 кГц) Широкий настраиваемый диапазон (от 20 Гц до МГц) Типичная сфера примененияРазовые замеры, хобби, простая диагностика в полевых условиях Ремонт электроники, продвинутое радиолюбительство, входной контроль компонентов Лабораторные исследования, разработка (R&D), контроль качества на производстве

Путь энтузиаста: самодельный измеритель индуктивности

Для тех, кто любит не только пользоваться, но и создавать инструменты своими руками, существует еще один путь — сборка собственного измерителя индуктивности. В сети можно найти множество схем различной сложности, но наибольшую популярность приобрели проекты на базе микроконтроллеров (например, Arduino, ESP или PIC).

Чаще всего в основе таких приборов лежит высокостабильный LC-генератор. При подключении к нему измеряемой катушки (L) и эталонного конденсатора (C) частота генерации изменяется. Микроконтроллер с высокой точностью измеряет эту частоту, а затем по известной формуле резонанса вычисляет и выводит на дисплей значение индуктивности. Такие самодельные приборы при качественной сборке и калибровке могут показывать точность, сопоставимую с недорогими портативными LCR-метрами, что делает их отличным проектом для любого увлеченного радиолюбителя.

Заключение: какой путь выбрать?

Вопрос измерения индуктивности без специализированного прибора не является неразрешимым. Методы, основанные на создании RL- или LC-цепей, позволяют с помощью обычного мультиметра и нескольких доступных компонентов получить вполне адекватную оценку этого важного параметра. Они идеально подходят для разовых измерений, обучения основам электроники и простой диагностики. Главное — четко следовать алгоритму, аккуратно собирать схему и понимать физику процесса.

Однако по мере роста ваших задач и требований к точности стоит задуматься о приобретении LCR-метра. Инвестиции в такой прибор быстро окупаются за счет экономии времени, повышения точности и расширения диагностических возможностей. Для большинства радиолюбителей и мастеров по ремонту оптимальным выбором станет хороший портативный LCR-метр, который представляет собой идеальный баланс между ценой, функциональностью и удобством.

Вне зависимости от выбранного вами инструмента, умение работать с катушками индуктивности и понимать их роль в схемах — это ключевой навык, открывающий двери в мир проектирования и ремонта более сложных электронных устройств.

Диагностика неисправностей катушек индуктивности

Измерение номинала индуктивности — это лишь одна из задач. Не менее важно уметь определять неисправности этого компонента, которые могут вызывать сбои в работе электронных устройств. Мультиметр, даже самый простой, является незаменимым помощником в первичной диагностике дросселей и трансформаторов.

Основные типы неисправностей катушек:

1. Обрыв обмотки. Это полный разрыв провода, из которого намотана катушка. Причинами могут быть механическое повреждение, внутренний перегрев или коррозия. Обрыв легко диагностируется мультиметром в режиме омметра (измерения сопротивления). При подключении щупов к выводам катушки прибор покажет бесконечное сопротивление (обычно «1» или «O.L» на дисплее). Исправная катушка должна показывать низкое сопротивление, близкое к нулю (от долей Ома до нескольких десятков Ом).
2. Межвитковое замыкание. Это одна из самых коварных неисправностей. Она возникает, когда изоляция между соседними витками провода нарушается (например, из-за перегрева), и ток начинает течь напрямую между ними, минуя часть обмотки. В результате общая индуктивность катушки резко падает, а ее активное сопротивление практически не меняется. Обычным омметром такое замыкание обнаружить почти невозможно. Именно здесь на помощь приходят методы измерения индуктивности или LCR-метр. Если измеренная индуктивность значительно ниже номинальной (указанной в документации или на корпусе), это верный признак межвиткового замыкания.
3. Замыкание на корпус или сердечник. В катушках с металлическим сердечником или экраном возможно замыкание обмотки на эти элементы. Проверяется также в режиме омметра: один щуп подключается к выводу обмотки, второй — к корпусу. Прибор должен показывать бесконечное сопротивление.
4. Потеря свойств сердечника. В катушках с ферритовыми или порошковыми сердечниками со временем или от сильного перегрева/удара материал сердечника может потерять свои магнитные свойства (треснуть, изменить магнитную проницаемость). Это также приведет к значительному изменению индуктивности, которое можно обнаружить только путем измерения.

Статистика наиболее распространенных причин выхода из строя катушек индуктивности в электронных устройствах.

Таким образом, даже если вы не можете точно измерить индуктивность, сам факт того, что вы можете собрать схему для косвенного измерения и получить некий конечный результат, говорит о том, что обрыва в катушке нет. А сравнение полученного значения с номинальным (или с такой же катушкой из заведомо исправного устройства) может указать на наличие скрытых дефектов.

Часто задаваемые вопросы (FAQ)

Можно ли измерить индуктивность мультиметром, у которого есть функция измерения емкости?

Нет, напрямую нельзя. Функция измерения емкости (C) работает по другому принципу, обычно путем измерения времени заряда/разряда конденсатора через известный резистор. Этот алгоритм неприменим для индуктивностей. Однако наличие такой функции не мешает использовать этот же мультиметр для косвенных измерений по описанным в статье методам (RL-цепи или LC-контура), так как для них требуется лишь режим измерения переменного напряжения (ACV), который есть в любом мультиметре с функцией измерения емкости.

Какую частоту генератора лучше выбрать для измерения?

Оптимальная частота зависит от номинала измеряемой индуктивности. Общее правило: индуктивное сопротивление катушки (Xl = 2 * π * f * L) на этой частоте должно быть сопоставимо с другими сопротивлениями в схеме. Для большинства «ходовых» индуктивностей (от 100 мкГн до 100 мГн) хорошо подходит диапазон от 1 кГц до 10 кГц. Для очень больших индуктивностей (единицы Генри) лучше использовать низкие частоты (100 Гц), а для очень малых (микрогенри) — более высокие (до 100 кГц). Если вы используете ПК в качестве генератора, то удобной частотой является 1000 Гц, так как она легко воспроизводится звуковой картой.

Что делать, если нет генератора сигналов?

Отсутствие лабораторного генератора не является непреодолимой преградой. Самый доступный вариант — использовать персональный компьютер или смартфон. Существует множество бесплатных программ и онлайн-сервисов (Tone Generator, Online Tone Generator и др.), которые позволяют генерировать синусоидальный сигнал нужной частоты через аудиовыход (разъем для наушников). Вам понадобится лишь кабель «mini-jack 3.5 мм на два крокодила». Точность частоты у таких программных генераторов обычно очень высокая. Единственный минус — низкое выходное напряжение (около 1В), но для описанных методов этого вполне достаточно.

Как измерить индуктивность трансформатора?

Трансформатор состоит из двух или более обмоток, каждая из которых является катушкой индуктивности. Вы можете измерить индуктивность каждой обмотки по отдельности, используя те же методы. При этом важно, чтобы все остальные обмотки были «разомкнуты», то есть их выводы не должны быть ни к чему подключены. Индуктивность одной обмотки будет зависеть от того, замкнута или разомкнута вторая обмотка. Поэтому для корректных измерений всегда оставляйте неиспользуемые обмотки «висеть в воздухе».

Насколько точны результаты, полученные с помощью мультиметра?

Точность косвенных методов значительно ниже, чем у специализированных LCR-метров. Погрешность может составлять от 5% до 20% и более, в зависимости от аккуратности сборки, точности используемых компонентов (резистора, конденсатора) и правильности выбора рабочей частоты. Для большинства DIY-проектов, ремонта бытовой техники или простой сортировки компонентов такой точности вполне достаточно. Однако для разработки и настройки высокочастотных или прецизионных схем эти методы не подходят, и следует использовать LCR-метр.

Техника безопасности и важные нюансы при работе

Любая работа с электрическими схемами, даже с низковольтными, требует соблюдения базовых правил безопасности. Описанные методы используют малые напряжения, однако пренебрегать осторожностью не стоит, особенно если вы работаете с компонентами, выпаянными из реальных устройств.

Основные правила безопасности:

• Разряжайте конденсаторы. Перед тем как выпаять катушку из блока питания или любой другой силовой схемы, убедитесь, что устройство полностью обесточено (отключено от сети), и все высоковольтные конденсаторы разряжены. Остаточный заряд может быть опасен для вас и для вашего измерительного оборудования.
• Защищайте источник сигнала. Никогда не подключайте выводы катушки напрямую к выходу звуковой карты или генератора. Всегда используйте последовательный токоограничивающий резистор, как это показано в схемах. Это защитит ваше оборудование от повреждения в случае, если в катушке есть короткое замыкание.
• Изолируйте контакты. При сборке схемы на макетной плате или навесным монтажом следите, чтобы оголенные выводы компонентов не соприкасались друг с другом, вызывая короткие замыкания.

Помимо безопасности, стоит учитывать и некоторые практические особенности, связанные с конструкцией самих катушек.

Работа с SMD-индуктивностями

Измерение параметров миниатюрных компонентов для поверхностного монтажа (SMD) представляет собой отдельную сложность. Подключить их к макетной плате напрямую невозможно. Самый надежный способ — аккуратно припаять к их контактным площадкам два тонких гибких проводка, которые затем можно будет использовать для подключения к измерительной схеме. Действуйте осторожно, чтобы не перегреть и не повредить компонент.
